Sumažinkite iš tekinto žalvario pagamintų detalių defektų skaičių 30 % | Kokybės stebėjimo rodikliai

Įvadas

Net mikronų lygio geometriniai nukrypimai vienoje iš tekintų žalvario detalių gali sukelti mechaninio surinkimo gedimus, skysčių nutekėjimą arba brangiai kainuojančius gaminių atšaukimus po gamybos. Daugelis inžinierių komandų susiduria su paslėptais medžiagos defektais ir šiluminiu veleno poslinkiu, kurie yra matmenų nestabilumo priežastys, o tai savo ruožtu lemia didesnį antrinio apdirbimo poreikį.

Kokybės kontrolės sistemos, apimančios nuolatinę tolerancijų stebėseną, visų proceso etapų duomenų sekimą ir atitikties tarptautiniams standartams patikrinimą, sukūrimas yra svarbus lūžis siekiant atsikratyti defektų turinčių partijų ir sutaupyti 30 % išlaidų.

Kodėl tikslus metrinis stebėjimas yra ypač svarbus tekinamoms metalinėms detalėms?

Duomenų stebėjimas realiuoju laiku keičia apdirbimo cecho veiklą, nes staklių operatoriams akimirksniu parodo proceso nuokrypio dydį. Šiandien kokybės užtikrinimo komandos taiko tam tikrą kiekybinio stebėjimo strategiją, panašią į automatizuotas proceso grįžtamojo ryšio grandines šiuolaikinėje automobilių surinkimo pramonėje, nuolat lygindamos faktinius ir numatytus matmenis vykdant varinių detalių tekinimo operacijas. Iš esmės tai yra prevencinė priemonė, kuri užkerta kelią partijos tolerancijų nuokrypiams dar prieš jiems atsirandant.

Pagrindiniai stebėjimo rodikliai apima:

• Velenų apkrovos stebėjimas: realiuoju laiku nustato įrankio nusidėvėjimo pažangą.

• Tikrinimas gamybos proceso metu: matuoja kritinius skersmenis po kiekvieno šiurkštinio apdirbimo etapo.

• Statistinė proceso kontrolė (SPC): stebimi visų matmeniškai svarbių elementų CpK rodikliai.

Taikydami šiuos metodus, varinių CNC tekinamų detalių gamintojai nuolat užtikrina 0,01 mm tikslumo pozicijos tikslumą per visą partijos gamybos ciklą, o perdirbimo išlaidos sumažėja 30 % ar daugiau.

Kokius inžinerinius privalumus siūlo specializuoti variniai lydiniai?

Vario lydiniai pasižymi retu apdirbamumo, šiluminio laidumo ir paviršiaus apdailos savybių deriniu. Dėl šių savybių jie idealiai tinka tiksliam tekinimui. Jei inžinieriai gerai išmano šias medžiagos savybes, jie gali pritaikyti pjovimo parametrus, kad pasiektų geriausią įmanomą rezultatą.

Apdirbamumas ir įrankių nusidėvėjimo mažinimas

Žalvario lydiniai, sukurti lengvai apdirbti, pvz., lengvai apdirbamas C36000 žalvaris, yra impregnuoti švinu; šie švino junginiai veikia kaip vidiniai drožlių laužikliai, kurie:

• Didesnis pjovimo greitis: iki 300 % greitesnis nei naudojant atitinkamus plieninius įrankius.

• Ilgesnis įrankio tarnavimo laikas: kietmetalo pjovimo įrankių įdėklai, naudojami apdirbant žalvario detales, tarnauja 2–3 kartus ilgiau.

• Puikus paviršiaus apdorojimas: 0,4–0,8 μm Ra be poliravimo ar kitų apdailos operacijų.

Šie varinių lydinių apdirbimo CNC staklėmis privalumai leidžia sumažinti kiekvienos detalės gamybos sąnaudas ir padidinti gatavų CNC apdirbtų varinių detalių prieinamumą.

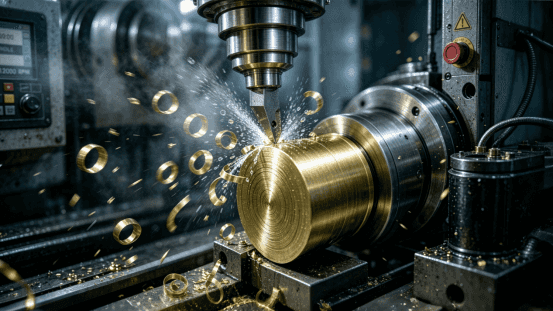

2 pav.: Pasinaudojant puikiomis žalvario lydinių apdirbimo savybėmis, galima pasiekti didesnį pjovimo greitį ir užtikrinti nuoseklų sudėtingų tekinamų detalių paviršiaus vientisumą.

Šilumos valdymas ir matmenų stabilumas

Žalvaris gali išsklaidyti šilumą maždaug tris kartus efektyviau nei nerūdijantis plienas, taip sumažindamas šiluminį plėtimąsi ir užtikrindamas ilgesnius pjovimo laikotarpius. Ši savybė yra naudinga didelio masto gamybai, nes pasikartojančių operacijų metu susikaupusi šiluma gali sukelti matmenų nukrypimus, tačiau naudojant žalvarį ši problema yra sumažinama iki minimumo. Įmonės, kurios specializuojasi gaminant CNC apdirbtas žalvario detales, pasinaudoja šiais termodinaminiais savybėmis, kad išlaikytų tikslų matmenų nuokrypį gaminant didelį komponentų skaičių be būtinybės reguliariai koreguoti įrankius.

Kaip tarptautinės kokybės sistemos užkerta kelią struktūriniams defektams?

Laikymasis pripažintų kokybės standartų – tai tarsi pagrindas, užtikrinantis gamybą be defektų, nes kiekviename etape naudojamos medžiagos yra be trūkumų. Šiuo atveju standartai – tai taisyklės, kurių įmonė privalo laikytis ir kurios apibrėžia privalomus veiksmus, skirtus medžiagų patikrai, procesų kontrolei ir gatavo produkto tikrinimui, o visa tai kartu pašalina svyravimus.

ISO 9001 ir medžiagų atsekamumas

**ISO 9001** sertifikuotos įmonės turi rašytines procedūras, reglamentuojančias žaliavų priėmimą, gamybos proceso kokybės patikrinimus ir galutinio produkto tikrinimą. Kalbant apie vario lydinių apdirbimą CNC staklėmis, tai pasiekiama tikrinant kiekvienos žalvario strypo sudėtį spektrometru prieš pat gamybos pradžią, siekiant užtikrinti, kad lydiniai atitiktų reikiamas specifikacijas. Kiekvienai gamybos partijai registruojami kaitinimo partijos numeriai, o tai užtikrina atsekamumo tęstinumą nuo gamyklos sertifikato iki galutinės detalės.

ISO 14001 ir procesų nuoseklumas

Aplinkos vadybos sertifikatas ISO 14001 netiesiogiai padeda išlaikyti kokybę, reikalaujant naudoti standartines aušinimo skysčių valdymo sistemas, temperatūros kontroliuojamas gamybos patalpas ir rašytinius techninės priežiūros grafikus. Toks aplinkos kontrolė užtikrina stabilias apdirbimo sąlygas, sumažindama terminio poslinkio ir vibracijos poveikį, kuris gali būti pražūtingas tiksliems žalvario komponentams.

**ISO 14001** įgyvendinimo metodiškumas atspindi standartinius statistinius kokybės kontrolės protokolus – nuspėjami, standartizuoti įvesties duomenys užtikrina labai pakartojamus rezultatus. Pakartotinai vykstantys tie patys ar panašūs procesai sukuria rezultatų rinkinį, kurį galima išmatuoti ir numatyti. Abi šios sistemos, veikiančios kartu, užkerta kelią struktūrinių trūkumų atsiradimui kritinėse, didelio įtempimo sąlygomis veikiančiose sistemose, kur gedimas ankstesniame etape galėtų baigtis katastrofa.

Kokios pažangios gamybos praktikos užtikrina submikroninį nuoseklumą?

Norint tiksliai pakartoti submikroninius matmenis, būtina integruoti itin greitą daugių ašių tekinimo technologiją ir automatizuotas linijines tikrinimo sistemas. Pažangiausios gamybos operacijos taiko automobilių pramonės IATF 16949 protokolus kartu su aviacijos AS9100D standartais, siekdamos dar labiau išplėsti **varinių detalių apdirbimo paslaugų** ribas, gerokai viršydamos tai, kas laikoma normalu.

Svarbiausios praktikos apima:

• Uždarojo kontūro įrankio kompensavimas: lazeriniai įrankių nustatymo įrenginiai po kiekvieno įrankio keitimo patikrina įdėklo būklę ir automatiškai koreguoja nusidėvėjimą.

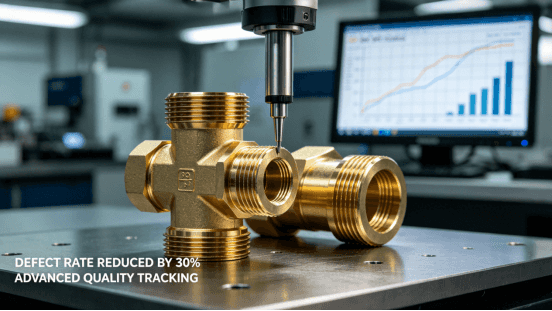

• CMM matavimai gamybos proceso metu: jutikliai tikrina svarbias detales gamybos proceso metu, o jei nuokrypis viršija 0,003 mm, jie gali automatiškai inicijuoti korekciją.

• Terminio stabilizavimo sistemos: aušinimo skysčio temperatūros reguliatoriai užtikrina ±0,5 °C temperatūros vienodumą visoje darbo zonoje.

Taikant šias technologijas, individualūs varinių detalių tekinimo sprendimai leidžia nuosekliai gaminti detales, kurių leistinieji nuokrypiai siekia vos ±0,005 mm. **„LS Manufacturing“ **demonstruoja tokią nuoseklią kokybę, integruodama IATF 16949 procesų tikslumą ir dokumentuodama atitiktį AS9100D aviacijos standartams beveik visoje gamybos grandinėje.

Kaip techninio tiekimo komandos gali veiksmingai tikrinti tiksliosios apdirbimo srities tiekėjus?

Inžinieriai ir pirkimų komandos privalo turėti aiškų techninio audito planą, jei rimtai siekia rasti geriausią partnerį apdirbimo srityje. Vertinimas turėtų būti sutelktas į šiuos 5 pagrindinius veiksnius:

• Įrangos galimybės: įsitikinkite, kad yra daugių ašių tekinimo centrai, kuriuos galima įrengti aktyviaisiais įrankiais ir kurie taip pat turi gamybos proceso metu atliekamo matavimo galimybę.

• Žaliavų atsekamumas: Patikrinkite, ar tiekėjai naudoja spektrometrą ir dokumentuoja kaitinimo partijas.

• Atitiktis GD&T reikalavimams: Patikrinkite ankstesnes pirmojo gaminio patikros ataskaitas, susijusias su sudėtingomis formomis ir profiliais.

• Sertifikuota kokybės vadybos sistema (QMS): Patikrinkite, ar išlaikyti galiojantys ISO 9001, IATF 16949 ir AS9100D sertifikatai.

• Proceso dokumentacija: Patikrinkite, ar yra SPC duomenys, ir peržiūrėkite korekcinių veiksmų istoriją.

Norint suprasti, **kaip pasirinkti žalvario apdirbimo tiekėjus**, reikia atlikti paiešką, kurioje dėmesys skiriamas ne tik kainai, bet ir sistemingos kokybės infrastruktūros įvertinimui. Partneriai, teikiantys visapusiškus aukšto tikslumo gamybos sprendimus, pateikia išsamų dokumentų rinkinį, pvz., medžiagų sertifikatus, CMM duomenis ir matavimų atitikties dokumentus, kurie pašalina neaiškumus tiekėjų atrankos procese.

Išvada

Derindama kiekybinius rodiklius su griežčiausiomis metalurginės kokybės taisyklėmis, inžinierių komanda gali tiksliai suderinti mechaninį suderinamumą, sumažinti broką ir padidinti tiekimo grandinės nuspėjamumą. Tinkamai suprojektuotos gamybos procedūros padeda užtikrinti, kad pagamintas produktas būtų pakankamai patvarus numatytai aplinkai. Tinkamas apdirbimo leistinas nuokrypis ir tobulas individualiai pagamintų tekinimo detalių rinkinys, visiškai atitinkantis pasaulinius inžinerijos standartus, gali būti užtikrintas tik kreipiantis į sertifikuotus techninius ekspertus, galinčius atlikti išsamią inžinerinių brėžinių peržiūrą ir gamybos įvertinimą.

Dažnai užduodami klausimai

Klausimas 1: Kodėl varis yra ideali medžiaga tiksliosioms CNC tekinimo detalėms?

Žalvaris lengvai apdirbamas, labai atsparus korozijai ir labai gerai laidus šilumai. Šios savybės leidžia atlikti **greitą tekinimą** su mažu įrankių nusidėvėjimu, pasiekti lygų paviršių ir griežtus matmenų leistinus nuokrypius, būdingus elektromechaniniams, skysčių ir pramoniniams komponentų mazgams.

K2: Kaip ISO sertifikatai naudingi pirkėjams ieškant komponentų?

ISO sertifikatai rodo, kad atitinkamos gamyklos praeina išsamius procesų auditus, užtikrina visapusišką medžiagų atsekamumą ir nuoseklią kokybės kontrolę. Ši apgalvota veikla žymiai sumažina defektų skaičių, sumažina gamybos riziką ir garantuoja gamybos stabilumą.

3 klausimas: Kodėl griežti matmenų nuokrypiai yra ypač svarbūs vario lydinių CNC apdirbimo komponentams?

Tikslios tolerancijos užtikrina lengvą komponentų integravimą ir patikimą sudėtingų mechaninių mazgų veikimą. Laikantis tikslių matmenų išvengiama ankstyvo susidėvėjimo, sandarumo problemų ar signalo trikdžių, taip užtikrinant bendrą sudėtinių mechanizmų patvarumą.

4 klausimas: Koks yra vidutinis užsakomųjų žalvario apdirbimo paslaugų vykdymo laikas?

Greito prototipų kūrimo etape, priklausomai nuo projekto sudėtingumo, galima tikėtis, kad tai užtruks apie 3–7 darbo dienas, o didelio masto gamybos serijos paprastai trunka nuo 2 iki 4 savaičių. Darbas su moderniausiomis automatizuotomis CNC įranga žymiai sutrumpina pristatymo terminus.
